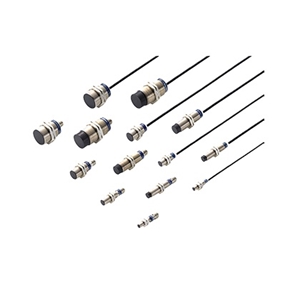

圓柱形接近傳感器 GX-M NEW規格
直流3線式
|
類型 |
屏蔽型 |
||||||||
|
型號 |
接近時ON |
GX-M8A□ |
GX-M12A□ |
GX-18A□ |
GX-M30A□ |
||||
|
離開時ON |
GX-M8B□ |
GX-M12B□ |
GX-18B□ |
GX-M30B□ |
|||||
|
最大工作距離 |
1.5 mm ±10 % |
2 mm ±10 % |
5 mm ±10 % |
10 mm ±10 % |
|||||
|
穩定檢測范圍 |
0～1.2 mm |
0～1.6 mm |
0～4 mm |
0～8 mm |
|||||
|
標準檢測物體 |
鐵片8×8×t 1 mm |
鐵片12×12×t 1 mm |
鐵片18×18×t 1mm |
鐵片30×30×t 1 mm |
|||||
|
應差 (注2) |
工作距離(標準檢測物時)的15 %以下 |
||||||||
|
重復精度 (注2) |
檢測軸軸向：工作距離的5%以下 |
||||||||
|
電源電壓 |
12～24 VDC±10 %，脈動(P-P)：10 %以下 |
||||||||
|
消耗電流(注4) |
10 mA以下 |
||||||||
|
輸出 |
<NPN輸出型> |
||||||||
|
|
使用類別 |
DC-12或DC-13 |
|||||||
|
短路保護 |
內嵌 |
||||||||
|
最大反應頻率 |
5 kHz |
5 kHz |
2 kHz |
1 kHz |
|||||
|
動作指示燈 |
黃色LED指示燈(輸出ON時亮起) |
||||||||
|
污染度 |
3 (工業環境) |
||||||||
|
保護構造 |
IP67 (IEC) |
IP69K (DIN), IP68 (IEC) (僅限2m電纜長度型), |
|||||||
|
使用環境溫度 |
–25～+70 °C, 存儲時：–40～+85 °C |
||||||||
|
使用環境濕度 |
50 % RH以下(使用環境溫度為+70 °C時) |
||||||||
|
EMC |
EN 60947-5-2 |
||||||||
|
耐電壓 |
在所有連接的電源端子與外殼間接入交流電壓500 V，持續1分鐘 |
||||||||
|
耐振動 |
在X、Y、Z各方向上可承受頻率為10～55 Hz、振幅為0.5 mm的振動達1.5小時 |
||||||||
|
耐沖擊 |
在X、Y和Z各方向上可承受加速度為294 m/s2(約30G)的沖擊三次 |
||||||||
|
檢測距離的變動 |
在使用環境溫度下和電源電壓范圍內，以23 °C為基準時的檢測距離變動在10 %以內 |
||||||||
|
材質 |
外殼：銅質(鍍鎳)、檢測部分：PPS |
||||||||
|
電纜 |
面積為0.44 mm2 (GX-M8□型為0.15 mm2 )，長度為2m的3芯線式橡膠絕緣電纜 |
||||||||
|
電纜延長 |
面積為0.34 mm2以上的電纜最長可延伸到10m |
||||||||
|
凈重 |
2m電纜長度型 |
約40g |
約70g |
約90g |
約150g |
||||
|
M12連接器型 |
約15g |
約20g |
約45g |
約110g |
|||||
|
附件 |
螺母：2個 |
||||||||
|
類型 |
非屏蔽型 |
||||||||
|
型號 |
接近時ON |
GX-MK12A□ |
GX-MK18A□ |
GX-MK30A□ |
|||||
|
離開時ON |
GX-MK12B□ |
GX-MK18B□ |
GX-MK30B□ |
||||||
|
最大工作距離 |
7 mm ±10 % |
12 mm ±10 % |
22 mm ±10 % |
||||||
|
穩定檢測范圍 |
0～5.6 mm |
0～9.6 mm |
0～17.6 mm |
||||||
|
標準檢測物體 |
鐵片24×24×t 1 mm |
鐵片24×24×t 1 mm |
鐵片45×45×t 1 mm |
||||||
|
應差 (注2) |
工作距離(標準檢測物時)的15 %以下 |
||||||||
|
重復精度 (注2) |
檢測軸軸向：工作距離的5%以下 |
||||||||
|
電源電壓 |
12～24 VDC±10 %，脈動(P-P)：10 %以下 |
||||||||
|
消耗電流(注4) |
10 mA以下 |
||||||||
|
輸出 |
<NPN輸出型> |
||||||||
|
|
使用類別 |
DC-12或DC-13 |
|||||||
|
短路保護 |
內嵌 |
||||||||
|
最大反應頻率 |
2.5 kHz |
1 kHz |
0.5 kHz |
||||||
|
動作指示燈 |
黃色LED指示燈(輸出ON時亮起) |
||||||||
|
污染度 |
3 (工業環境) |
||||||||
|
保護構造 |
IP69K (DIN), IP68 (IEC) (僅限2m電纜長度型), |
||||||||
|
使用環境溫度 |
–25～+70 °C, 存儲時：–40～+85 °C |
||||||||
|
使用環境濕度 |
50 % RH以下(使用環境溫度為+70 °C時) |
||||||||
|
EMC |
EN 60947-5-2 |
||||||||
|
耐電壓 |
在所有連接的電源端子與外殼間接入交流電壓500 V，持續1分鐘 |
||||||||
|
耐振動 |
在X、Y、Z各方向上可承受頻率為10～55 Hz、振幅為0.5 mm的振動達1.5小時 |
||||||||
|
耐沖擊 |
在X、Y和Z各方向上可承受加速度為294 m/s2(約30G)的沖擊三次 |
||||||||
|
檢測距離的變動 |
在使用環境溫度下和電源電壓范圍內，以23 °C為基準時的檢測距離變動在10 %以內 |
||||||||
|
材質 |
外殼：銅質(鍍鎳)、檢測部分：PPS |
||||||||
|
電纜 |
面積為0.44 mm2 (GX-M8□型為0.15 mm2 )，長度為2m的3芯線式橡膠絕緣電纜 |
||||||||
|
電纜延長 |
面積為0.34 mm2以上的電纜最長可延伸到10m |
||||||||
|
凈重 |
2m電纜長度型 |
約75g |
約100g |
約180g |
|||||
|
M12連接器型 |
約25g |
約55g |
約140g |
||||||
|
附件 |
螺母：2個 |
||||||||
注：
1)未明確說明測量條件時，應在使用環境溫度為+23 °C的條件下使用。
2)在檢測面的周圍有金屬的狀態下測得的值。
3)最大工作距離為傳感器可檢測標準檢測物體的最大距離。
穩定檢測范圍為傳感器可穩定檢測標準檢測物體的檢測距離(即使是在使用環境溫度變化和/或電源電壓波動的情況下)。
4)該電流為輸出OFF時的漏電流。
5)該重量中包含兩個螺母的重量。
